Vibradores Pneumáticos de Imersão

Os vibradores de imersão são utilizados especificamente para vibrar o concreto em diversos tipos de estruturas como pilares, vigas, colunas, lajes, blocos, fundações, etc, operando submersos na mistura.

São máquinas resistentes, para uso em condições adversas. O corpo e a ponta da agulha são submetidos a tratamento térmico para redução de desgaste e aumento da durabilidade.

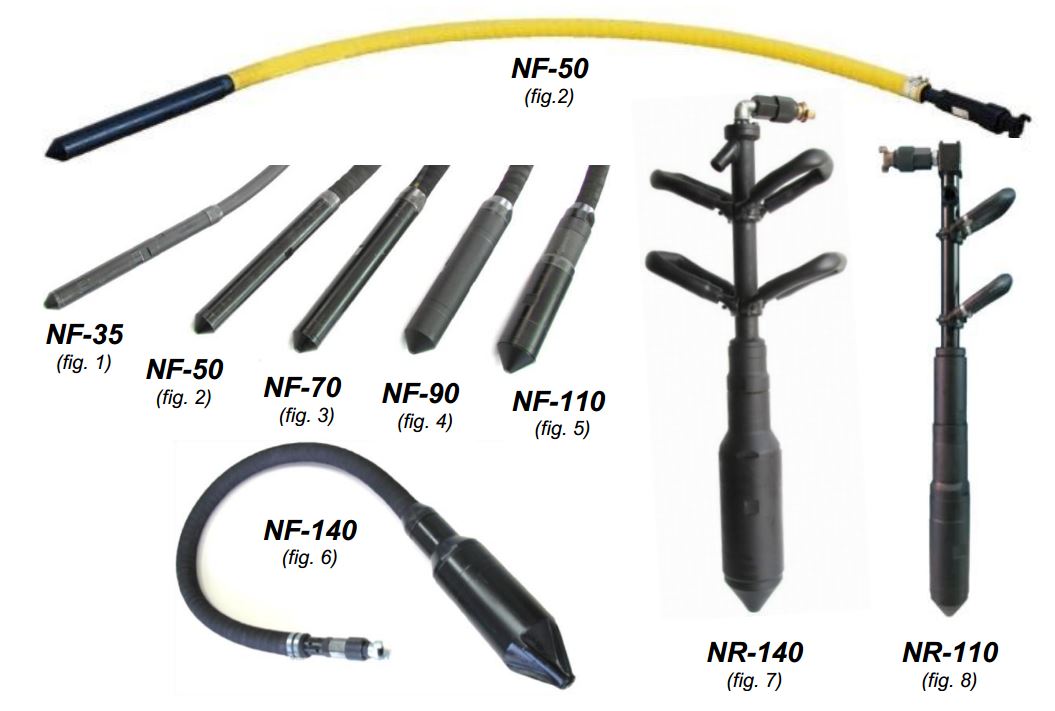

Estão disponíveis nos modelos flexíveis (fig. 1, 2, 3, 4, 5 e 6) ou rígidos (fig. 7 e 8).

Nos modelos flexíveis o diâmetro da agulha varia de 40 a 140 mm, e a mangueira tem comprimento padrão 1,8 m, sendo possível o fornecimento com outros comprimentos de mangueiras.

Para os modelos rígidos o diâmetro da agulha varia de 90 a 140 mm e estão montados com duas (fig. 8) ou quatro (fig. 7) alças de suspensão, conforme o modelo, para facilitar o manuseio.

Todos os vibradores são acionados através de chave giratória, com controle de vazão para ajuste da rotação.

São máquinas que oferecem completa segurança operacional, pois não há risco de choques, e nas mangueiras não há fios ou cabos, apenas ar comprimido.

Tem aplicação exclusiva na construção civil em obras de médio e grande porte, como barragens, usinas hidrelétricas, pontes, viadutos, túneis, canais, obras residenciais, e outras estruturas como estádios, ginásios, metrôs, aeroportos, etc.

ATENÇÃO:
Não manusear qualquer equipamento sem o uso de EPI’s adequados
A Zaba reserva-se o direito de alterar qualquer produto de sua linha de fabricação sem prévio aviso

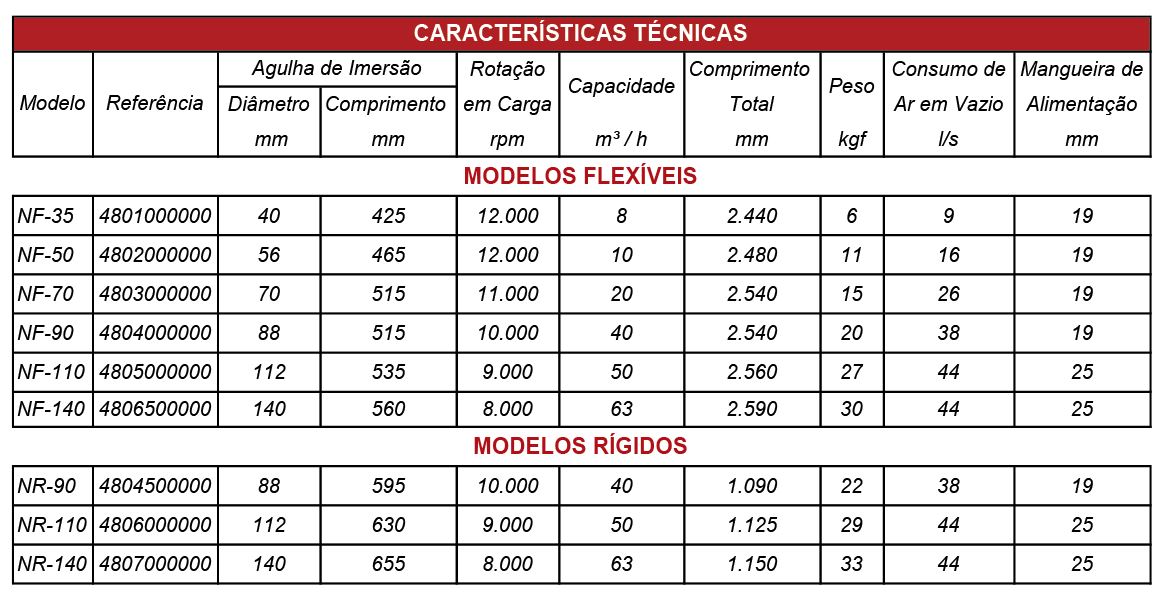

Nota: as características técnicas indicadas na tabela acima são obtidas com pressão do ar de
alimentação de 6,3 bar (90 psi) na entrada da máquina.

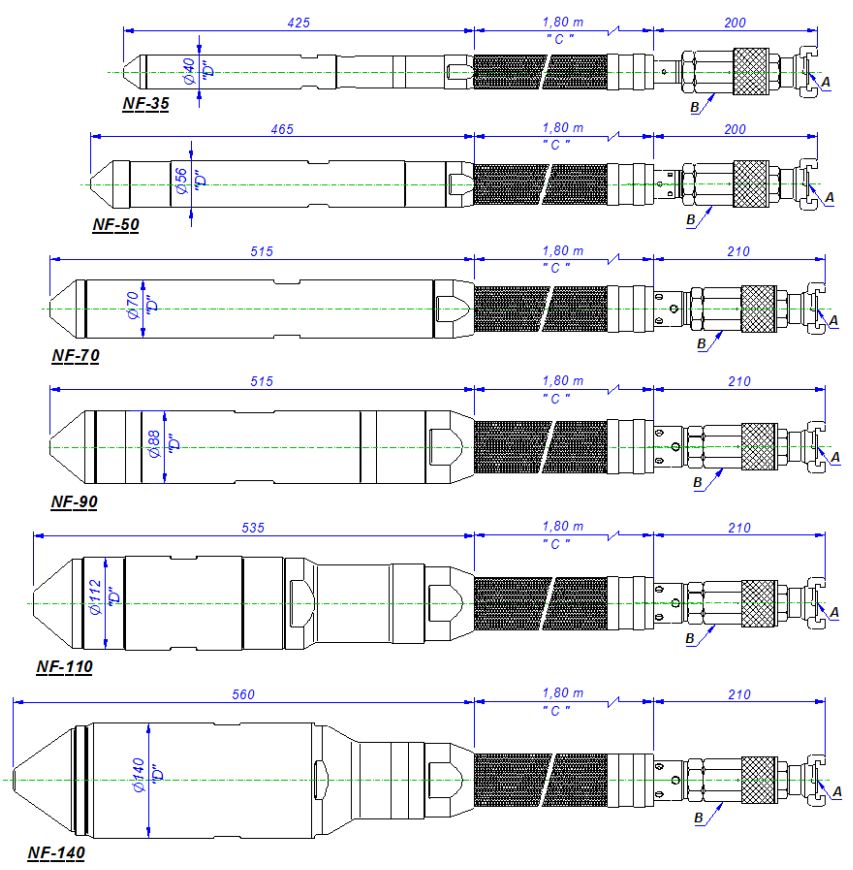

Nota: medidas em mm.
Legenda: A- Entrada de Ar     B- Chave Giratória     C- Mangueira Flexível     D- Agulha

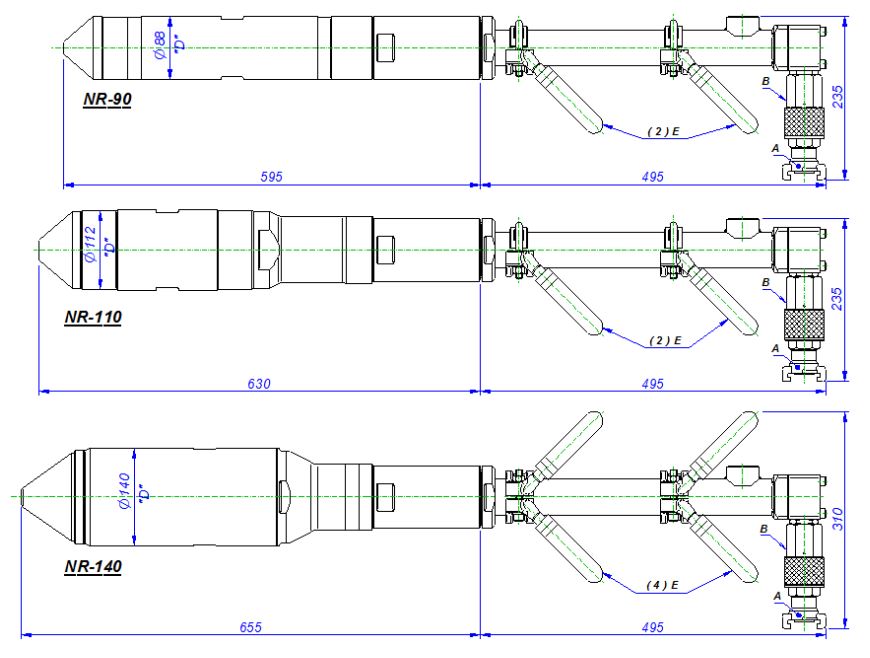

Nota: medidas em mm.
Legenda: A- Entrada de Ar     B- Chave Giratória     D- Agulha     E- Alça de Suspensão
