Esmerilhadeiras Pneumáticas Ferramentaria

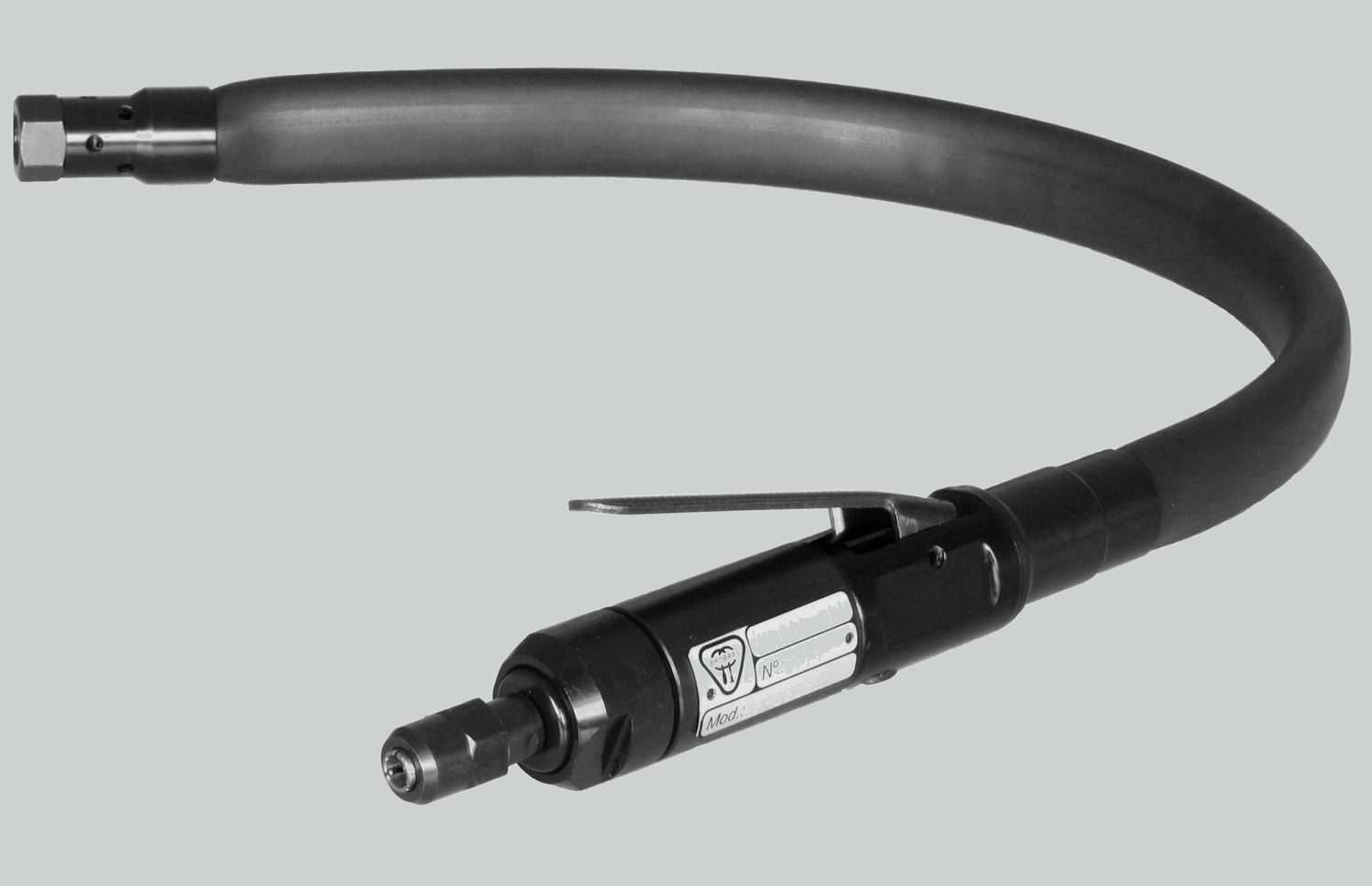

EP-035E  (fig. 1)

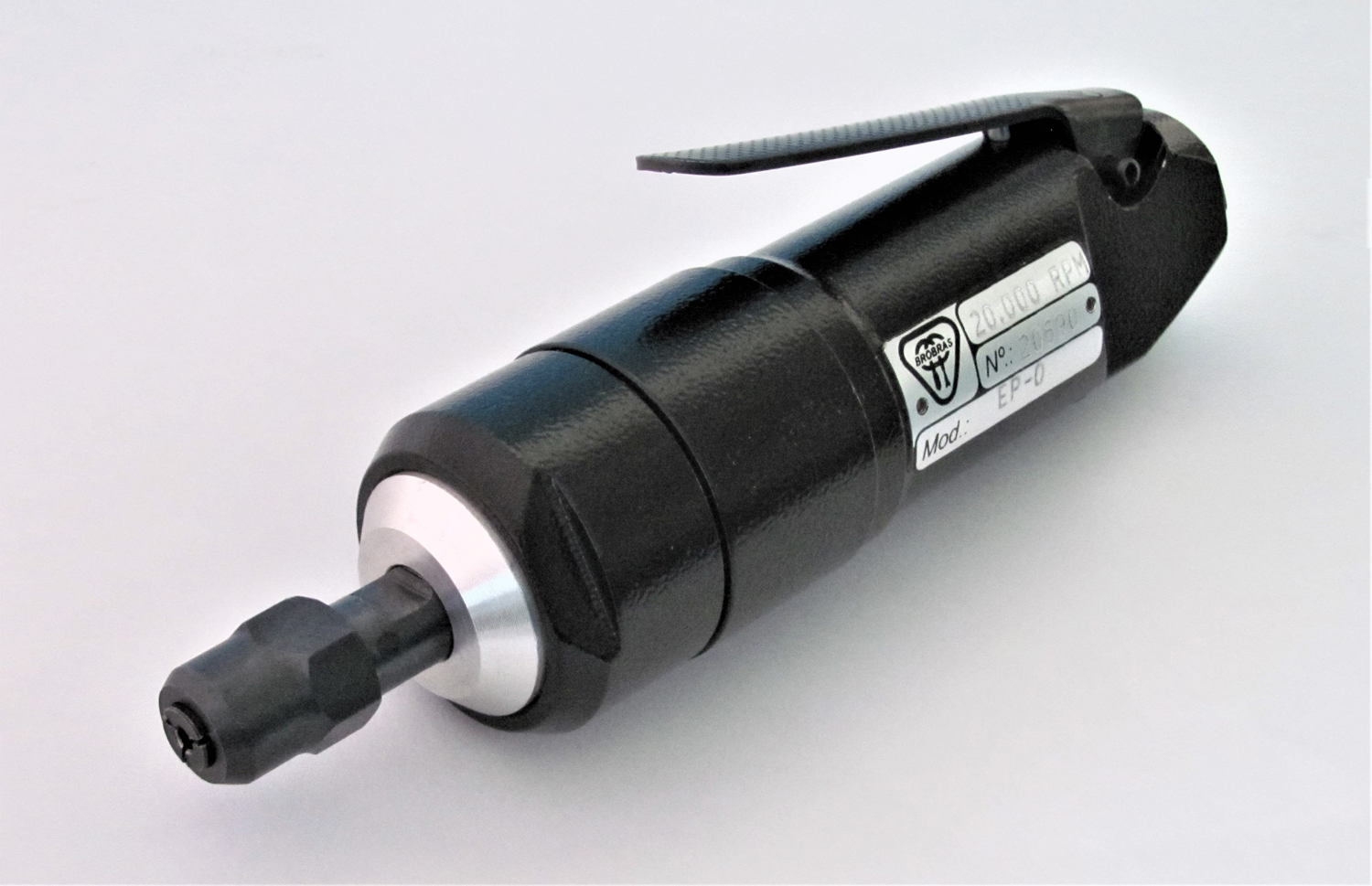

EP-0  (fig. 2)

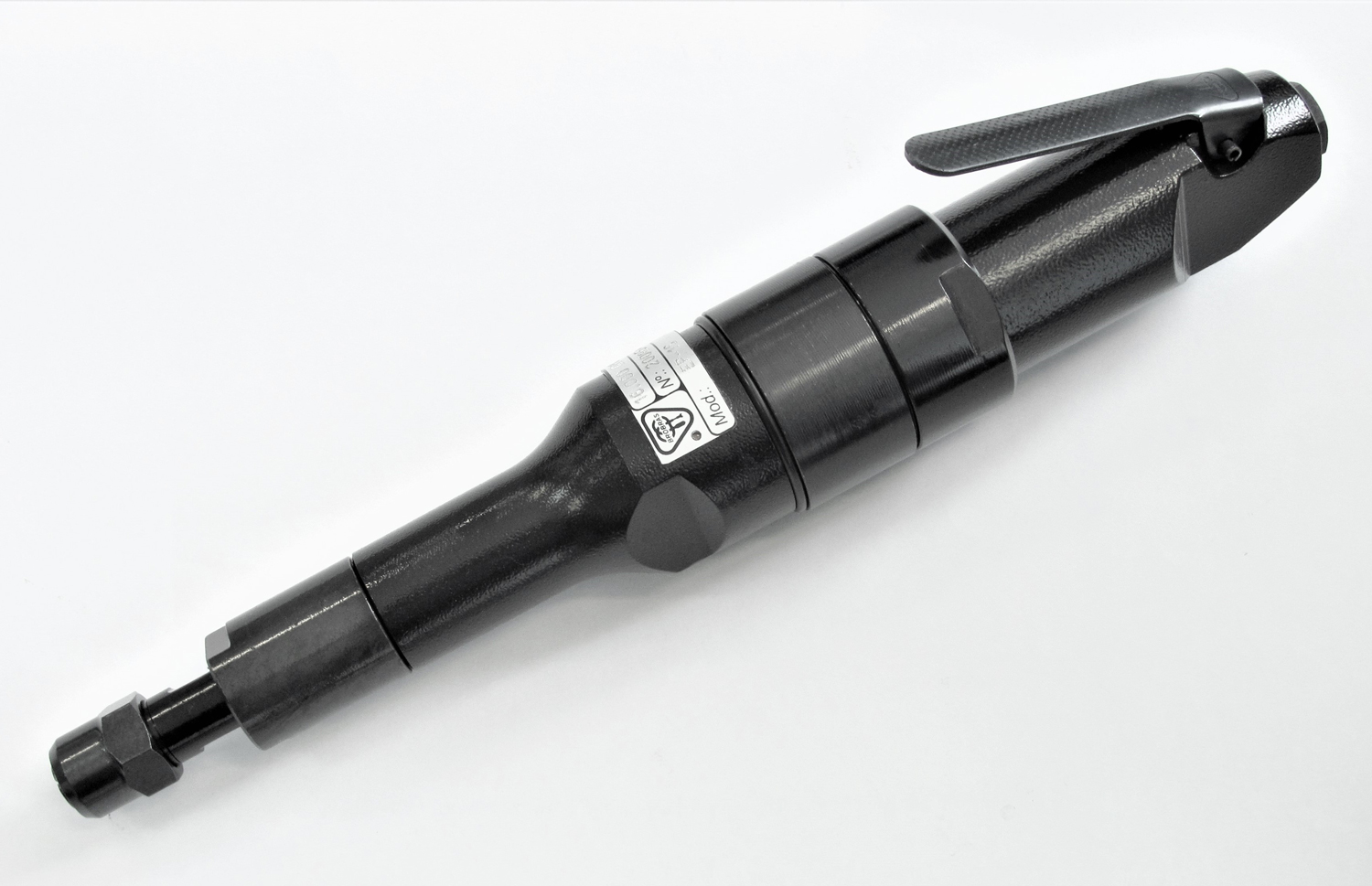

EP-1S  (fig. 3)

EP-0A45  (fig. 4)

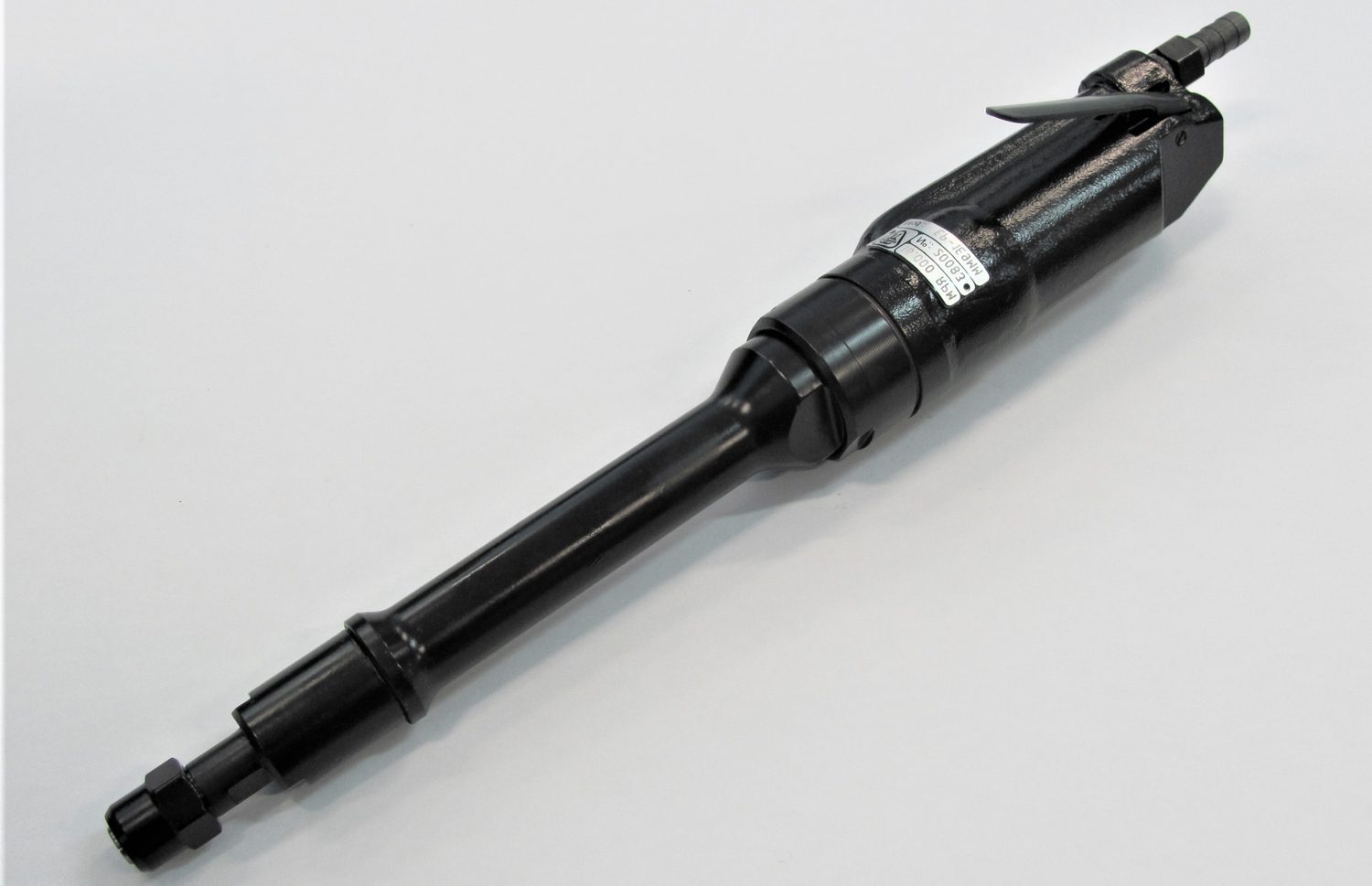

EP-1E9  (fig. 5)

EP-1E  (fig. 6)

Também conhecidas como “retificadoras” ou “chicotes”, são máquinas para serviços leves, de uso estritamente industrial e utilizadas para limpar, rebarbar e desbastar peças em geral.
Todas as esmerilhadeiras pneumáticas de ferramentaria são acionadas por alavanca e estão desenvolvidas nos modelos: retos (fig. 1, 2, 3, 5 e 6) e angulares (fig. 4).

Os modelos retos podem ter escapamento através de mangueira (fig. 1), ou pela lateral (fig. 2, 3 e 4), ou traseiro (fig. 5 e 6); podem também ser fornecidos com eixo de comprimento prolongado (fig. 3 e 5).

Os modelos angulares são fornecidos com cabeçote a 45° (fig. 4) ou a 90°, e ambos possuem escapamento pela lateral.

O escapamento por mangueira (fig. 1) e o traseiro (fig. 5 e 6) permitem que o ar seja direcionado para fora do ponto de trabalho.

As esmerilhadeiras com eixo prolongado (fig. 3 e 5) estão indicadas para operar em locais de difícil acesso, superfícies internas de cavidades profundas, furos longos e limpeza interna de tubos; estão disponíveis com prolongamentos em 100, 200 e 400 mm.

Em casos mais críticos onde não é possível utilizar os modelos retos, como fundos de furos e cavidades ou em locais com pouco espaço disponível, são recomendados os modelos angulares.

As máquinas são fornecidas com dois tamanhos de pinças em polegadas ou milímetros como segue:
• para as séries EP-035, EP-025 e EP-0: Ø 1/8” e Ø 1/4” ou Ø 3 e Ø 6 mm
• para a série EP-1: Ø 1/4” e Ø 3/8” ou Ø 6 e Ø 10 mm

Operam com rebolos tipo pontas montadas, limas rotativas, escovas de aço circulares com haste, discos de lixa com haste e outros abrasivos. Destinam-se a indústrias metalúrgicas em geral, fundições, siderurgias, automotiva, naval, automobilística, etc.

ATENÇÃO:
Não manusear qualquer equipamento sem o uso de EPI’s adequados
A Zaba reserva-se o direito de alterar qualquer produto de sua linha de fabricação sem prévio aviso

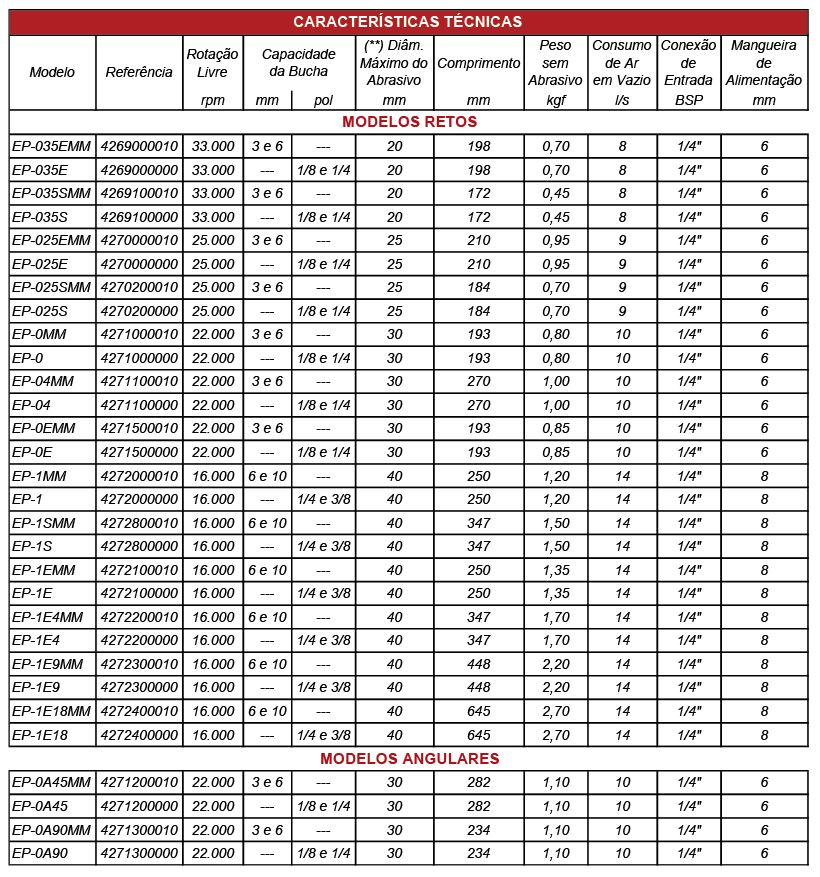

Notaas características técnicas indicadas na tabela acima são obtidas com pressão do ar de
alimentação de
6,3 bar (90 psi) na entrada da máquina.

OBSERVAÇÕES:
• (**) As dimensões dos abrasivos são orientativas e para a seguinte condição:
Rebolo tipo Ponta Montada com Haste Cilíndrica: Velocidade periférica = 35m/s.

• As dimensões máximas dos abrasivos dependem da rotação da máquina e do material de que são produzidos, devendo impreterivelmente seguir as orientações do catálogo e as especificações dos fabricantes. Para assessórios de formatos e dimensões diferentes dos padronizados, consultar a Zaba.
